IPM模块

您当前所在位置:首页 > 产品中心 > IPM模块

IPM模块

发布:西安中车永电电气有限公司 浏览:31564 时间:2017/1/5 11:59:36 < 返回
产品概况

      塑封式IPM (Intelligent Power Module,智能功率模块),是将IGBT芯片及其驱动电路、控制电路和过流、欠压、短路、过热等保护电路集成于一体的新型控制模块。它是一种复杂、先进的功率模块,能自动实现过流、欠压、短路等复杂保护功能,因而具有智能特征。同时它具有低成本、小型化、高可靠、易使用等优点,广泛应用于变频家电、逆变电源、工业控制等领域。

产品列表

封装

型号

电压(V

流(A

绝缘电压(V

尺寸(mm

产品手册

DIP-IPM

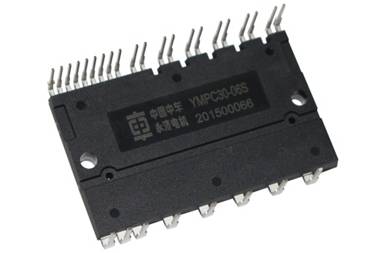

YMPC30-06S

600

30

2500

31×52.5×5.6

下载

YMPC20-06S

600

20

2500

31×52.5×5.6

下载

产品特点

可实现三相交流输出的IGBT逆变电路,可实现AC100~200V级小容量马达变频驱动;

内置IGBT驱动电路;

v 内置自举二极管,降低了系统成本;

v 短路保护功能;

v 控制电路欠压保护;

v 当故障发生时故障信号输出;

v 与3~15V输入高有效逻辑电平兼容;

应用领域

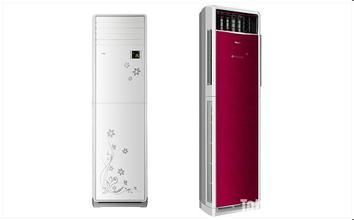

1、 空调、洗衣机、冰箱等变频家用电器

2、小功率工业传动
