晶闸管

发布:西安中车永电电气有限公司 浏览:772 时间:2016-12-28 13:57:27 < 返回

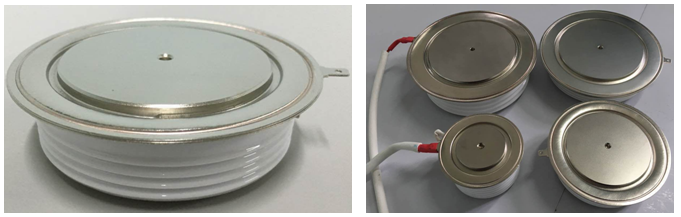

PHASE CONTROL THYRISTOR

TYPE

**=VDRM/100

   & VRRM/100

IT(AV)

@TC

Tjm

VDRM

VRRM

IDRM

IRRM

ITSM

VTM

@ITM

Rjc

RCS

VTO

rT

F

外形图

A

V

mA

kA

V

A

/w

/w

V

mΩ

kN

电压至1600V UP to 1600V

KP300-**

300

80

125

400-1600

30

3.8

1.80

900

0.090

0.025

0.86

1.000

5

K1

KP400-**

400

80

125

400-1600

30

5.0

2.00

1200

0.060

0.015

0.85

0.950

10

K2

KP600-**

600

80

125

400-1600

50

7.5

1.90

1800

0.040

0.008

0.78

0.620

15

K5

KP1000-**

1000

80

125

400-1200

60

12.6

2.10

3000

0.024

0.005

0.84

0.400

30

K7

KP1100-**

1100

80

125

400-1600

70

13.8

1.80

3000

0.023

0.005

0.84

0.300

30

K7

KP1400-**

1400

70

125

400-1600

100

17.6

1.90

3000

0.018

0.004

0.81

0.360

40

K11

KP1500-**

1500

70

125

400-1600

120

18.8

1.80

3000

33   0.014

0.003

0.85

0.310

45

K17

KP2400-**

2400

70

125

400-1600

200

30.2

1.50

3000

0.011

0.002

0.94

0.180

56

K16

KP3000-**

3000

70

125

400-1600

250

37.7

2.10

6000

0.008

0.001

0.98

0.145

70

K18

KP4500-**

4500

70

125

400-1600

300

56.5

1.50

6000

0.0065

0.001

0.90

0.088

90

K20

电压至2600V UP to 2600V

KP200-**

200

80

125

1800-2600

30

2.5

2.00

600

0.100

0.025

0.90

1.800

5

K1

KP350-**

350

80

125

1800-2600

30

4.4

2.20

1050

0.060

0.015

0.88

1.200

10

K2/K3

KP500-**

500

80

125

1800-2600

50

6.3

2.00

1500

0.040

0.008

0.78

0.640

15

K5

KP1000-**

1000

80

125

1800-2600

70

12.6

2.10

3000

0.023

0.005

0.94

0.311

30

K7

KP1100-**

1100

80

125

1800-2600

80

13.8

1.80

3000

0.019

0.004

0.85

0.296

35

K9/K10

KP1300-**

1300

70

125

1800-2600

100

16.3

2.10

3000

0.018

0.004

0.84

0.410

40

K11

KP1400-**

1400

70

125

1800-2600

120

17.6

2.00

3000

0.014

0.003

0.96

0.330

45

K17

KP2200-**

2200

70

125

1800-2600

200

27.6

1.70

3000

0.011

0.002

0.95

0.188

56

K16

KP2800-**

2800

70

125

1800-2600

250

35.2

2.20

6000

0.008

0.001

1.02

0.152

70

K18

KP4000-**

4000

70

125

1800-2600

300

50.3

1.70

6000

0.0065

0.001

0.95

0.120

90

K20

电压至3600V UP to 3600V

KP300-**

300

80

125

2800-3600

30

3.8

2.40

900

0.060

0.015

0.89

1.620

10

K3

KP450-**

450

80

125

2800-3600

50

5.7

2.30

1350

0.040

0.008

0.86

0.950

15

K5

KP800-**

800

80

125

2600-3200

60

10.1

2.30

2400

0.024

0.005

0.86

0.573

30

K7

KP900-**

900

80

125

2800-3600

70

11.3

2.40

2700

0.023

0.005

0.95

0.510

30

K7

KP1200-**

1200

70

125

2800-3600

100

15.1

2.30

3000

0.018

0.004

0.86

0.470

40

K11

KP1300-**

1300

70

125

2800-3600

120

16.3

2.20

3000

0.014

0.003

0.98

0.350

45

K13/K14

KP1900-**

1900

70

125

2800-3600

200

23.9

2.00

3000

0.011

0.002

0.95

0.189

56

K16

KP2600-**

2600

70

125

2800-3600

250

32.7

2.30

6000

0.008

0.001

1.04

0.154

70

K18

KP3500-**

2500

70

125

2800-3600

300

44.0

2.10

6000

0.0065

0.001

1.02

0.139

90

K20

KP4500-**

4500

70

125

2800-3600

400

56.5

1.80

6000

0.004

0.008

1.01

0.120

120

K21

KP5500-**

5500

70

125

2800-3600

500

69.1

1.50

6000

0.003

0.006

0.88

0.103

180

K22

电压至4600V UP to 4600V

KP200-**

200

80

125

3800-4400

30

2.5

2.60

600

0.060

0.015

0.98

2.600

10

K3

TYPE

**=VDRM/100

   & VRRM/100

IT(AV)

@TC

Tjm

VDRM

VRRM

IDRM

IRRM

ITSM

VTM

@ITM

Rjc

RCS

VTO

rT

F

外形图

A

V

mA

kA

V

A

/w

/w

V

mΩ

kN

KP400-**

400

80

125

3800-4400

50

5.0

2.90

1200

0.040

0.008

0.95

1.600

15

K5

KP700-*

700

80

125

3600-4200

60

8.8

2.80

2100

0.024

0.005

0.95

0.820

30

K7

KP800-**

800

80

125

3800-4600

80

10.1

2.80

2400

0.023

0.005

1.02

0.710

30

K7

KP900-**

900

80

125

3600-4400

80

11.3

2.60

2700

0.019

0.004

0.95

0.597

35

K9/K10

KP1100-**

1100

70

125

3800-4600

100

13.8

2.60

3000

0.018

0.004

0.89

0.490

40

K11

KP1200-**

1200

70

125

3800-4600

120

15.1

2.50

3000

0.014

0.003

0.98

0.550

45

K13/K14

KP1600-**

1600

70

125

3800-4600

200

20.1

2.40

3000

0.011

0.002

1.07

0.420

56

K16

KP2200-**

2200

70

125

3800-4600

250

27.6

2.80

6000

0.008

0.001

1.06

0.260

70

K18

KP3000-**

3000

70

125

3800-4600

300

37.7

2.50

6000

0.0065

0.001

1.06

0.230

90

K20

KP4000-***

4000

70

125

3800-4600

400

50.3

2.20

6000

0.004

0.008

1.06

0.180

120

K21

KP5000-**

5000

70

125

3800-4600

500

62.8

2.00

6000

0.003

0.006

0.96

0.173

180

K22

电压至5600V UP to 5600V

KP150-**

150

80

125

4600-5200

30

1.9

3.00

450

0.060

0.015

1.15

4.000

10

K4

KP400-**

400

80

125

4600-5200

50

5.0

3.30

900

0.040

0.008

1.02

2.500

15

K6

KP700-**

700

80

125

4800-5600

80

8.8

3.10

2100

0.023

0.005

1.06

0.950

30

K8

KP900-**

900

70

125

4800-5600

100

11.3

2.90

2700

0.018

0.004

0.98

0.700

40

K12

KP1000-**

1000

70

125

4800-5600

120

12.6

3.00

3000

0.014

0.003

0.99

0.660

45

K15

KP1400-**

1400

70

125

4800-5600

200

17.6

2.80

3000

0.011

0.002

1.12

0.507

56

K17

KP1800-**

1800

70

125

4800-5600

250

22.6

3.30

6000

0.008

0.001

1.12

0.360

70

K19

KP2500-**

2500

70

125

4800-5600

300

31.4

2.90

6000

0.0065

0.001

1.12

0.290

90

K20

KP3500-**

3500

70

125

4800-5600

400

44.0

2.60

6000

0.004

0.008

1.12

0.240

120

K21

KP4500-**

4500

70

125

4800-5600

500

56.5

2.35

6000

0.003

0.006

1.04

0.218

180

K22

电压至6600V UP to 6600V

KP400-**

400

80

125

5800-6600

50

5.0

3.10

750

0.040

0.008

1.15

2.600

15

K6

KP700-**

700

80

125

5800-6600

80

7.5

3.40

1800

0.023

0.005

1.10

1.250

30

K8

KP800-**

800

70

125

5800-6600

100

10.1

3.30

2400

0.018

0.004

1.09

0.910

40

K12

KP900-**

900

70

125

5800-6600

120

11.3

3.40

2700

0.014

0.003

1.03

0.870

45

K15

KP1200-**

1200

70

125

5800-6600

200

15.1

3.30

3000

0.011

0.002

1.15

0.710

56

K17

KP1500-**

1500

70

125

5800-6600

250

18.8

3.85

6000

0.008

0.001

1.15

0.450

70

K19

KP2000-**

2000

70

125

5800-6600

300

25.1

3.40

6000

0.0065

0.001

1.15

0.380

90

K20

KP3000-**

3000

70

125

5800-6600

400

37.3

3.10

6000

0.004

0.008

1.15

0.320

120

K21

KP4000-**

4000

70

125

5800-6600

500

50.0

2.60

6000

0.003

0.006

1.10

0.250

180

K22

电压至8500V UP to 8500V

KP600-**

600

80

125

7000-8500

80

6.3

2.90

1000

0.023

0.005

1.35

1.550

30

K8

KP800-**

800

70

125

7000-8500

80

10.1

3.70

2400

0.014

0.003

1.24

1.020

30

K15

KP1100-**

1100

70

125

7000-8500

200

13.8

3.55

3000

0.011

0.002

1.19

0.785

56

K17

KP1300-**

1300

70

125

7000-8500

250

16.3

4.30

6000

0.008

0.001

1.35

0.490

70

K19


TYPE

**=VRRM/100

   & VRRM/100

IT(AV)

@TC

Tjm

VDRM

VRRM

IDRM

IRRM

ITSM

VTM

@ITM

Rjc

RCS

VTO

rT

F

外形图

A

V

mA

kA

V

A

/w

/w

V

mΩ

kN

KP1900-**

1900

70

125

7000-8500

300

23.9

3.86

6000

0.0065

0.001

1.25

0.435

90

K20

KP2400-**

2400

70

125

7000-8500

400

30.2

3.70

6000

0.004

0.008

1.30

0.400

120

K21
