轨道交通用IGBT

发布：西安中车永电电气有限公司浏览：16253 时间：2016/12/27 16:59:02 < 返回

中车永济电机有限公司可提供电压范围从1700V至6500V，且封装为190×140mm，130×140mm，140×70mm标准工业封装的高功率IGBT模块。这系列模块可完美适用于对可靠性要求甚高的轨道交通变流器领域，如高速动车组、电力机车、有轨电车等。另外，永济电机公司的高功率IGBT模块也适用于对稳定性有极高要求的风电、HVDC、FACTS及中高压工业驱动等领域。

典型产品介绍

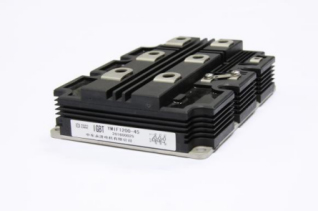

YMIF1500-33
特性：

采用采用SPT+技术芯片，损耗超低
开关平顺，EMC效果好
低VCEsat
栅极电荷小，驱动功率要求低
更宽的RBSOA范围

应用：主要应用于HXD2 1000系新八轴电力机车，目前累计装车数量已超过20000只。

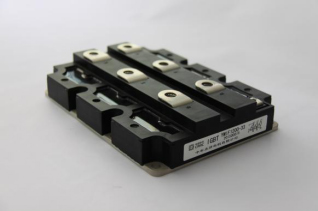

YMIF1200-45
特性：

采用SPT+技术芯片，损耗超低
开关平顺，EMC效果好
加强绝缘封装，高爬电距离与绝缘间隙
低VCEsat
栅极电荷小，驱动功率要求低
更宽的RBSOA范围

应用：主要应用于HXD2C六轴电力机车，目前累计装车数量已超过1000只

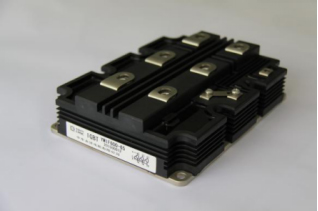

YMIF600-65
特性：

采用SPT+技术芯片，损耗超低
开关平顺，EMC效果好
加强绝缘封装，高爬电距离与绝缘间隙
低VCEsat
栅极电荷小，驱动功率要求低
更宽的RBSOA范围
AlSiC底板提供更高的热循环能力

应用：主要应用于HXD2B六轴电力机车以及CRH5动车组，目前累计装车数量已超过20000只。

序号	产品型号	电压（V）	电流（A）	绝缘电压(KV)
1	YMIF800-17	1700	800	4
2	YMIBD800-17	1700	2×800	4
3	YMIF1200-17	1700	1200	4
4	YMIF2400-17	1700	2400	4
5	YMIF3600-17	1700	3600	4
6	YMIF400-33	3300	400	6
7	YMIBC400-33	3300	400	6
8	YMIF800-33	3300	800	6
9	YMIBC800-33	3300	800	6
10	YMIF1200-33	3300	1200	6
11	YMIF500-33	3300	500	6
12	YMIBD500-33	3300	2×500	6
13	YMIF1000-33	3300	1000	6
14	YMIBC1000-33	3300	1000	6
15	YMIF1500-33	3300	1500	6
16	YMIF650-45	4500	650	10.2
17	YMIF900-45	4500	900	10.2
18	YMIF1200-45	4500	1200	10.2
19	YMIF200-65	6500	200	10.2
20	YMIF600-65	6500	600	10.2
21	YMIF750-65	3300	800	10.2
